撕裂强度测试（四）
9. 测试报告：
9.1 记录参考标准。
9.2 详细描述测试样品。
9.3 详细测试试片的类型和厚度。
9.4 记录测试样品的最终撕裂强度值，精确到1 N/mm。对于测试样品采用“T”型试片和“CP”型试片的，则应分方向记录测试样品的最终撕裂强度值，精确到1 N/mm并注明其拉力曲线图形分析法和取值方式。
9.5 记录调控环境的温湿度，调控时间，测试环境，测试日期和操作人等。
9.6 若与本方法有任何偏差，则记录之。
10. 备注：
10.1 测试样品的撕裂强度值与测试试样的形式、其拉伸速度及其试验温度有关。对于硫化橡胶测试样品，还对压延效应敏感。
10.2 拉力曲线图形的分析：
10.2.1对于“A”型试片、“B”型试片和“C”型试片，其力的曲线波动形式一般是由小到大，达到最大力后由大到小，直到撕裂完成后终止。

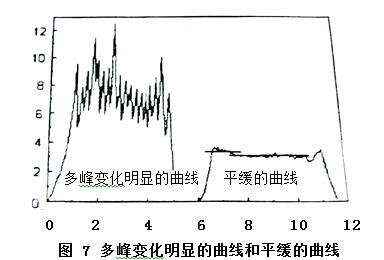

10.2.2 对于“T”型试片和“CP”型试片，其力的曲线波动形式一般是锯齿状波峰波谷变化的过程，其主要有两种形式，见图 7所示。对于多峰变化明显的曲线，其图形表现形式就是撕裂力值增加与减少不断地发生变化，随着测试试片材料受到一定的张力，即撕裂力后产生撕裂，出现波峰值，接着其张力减少，撕裂长度增加，回复一段距离后，其撕裂力又不断地升高，撕裂的最低值即为波谷值，如此不断的更替，形成多峰变化明显的曲线。对于平缓的曲线，其图形表现形式就是撕裂过程从开始至结束，其撕裂力波动不明显，只有几个很小的波动。
10.2.3 拉力曲线峰值的分析：
⑴ 拉力曲线峰值平均值的定义：所有峰值力的总和除以所有峰值的个数即为峰值的平均值。
⑵ 对于任何完整的力值曲线，单个峰值如果偏离其平均峰值的20 %，则应舍去，尔后再重新计算峰值的平均值再进行比较进行取舍。
⑶ 整个拉力曲线中，在最初的和最后的曲线中，出现短暂重复的锯齿状曲线是正常的表示。在曲线中，峰值大小是易变的，一些峰值会特别的高或低，尤其是撕裂在开始和结束时。
10.2.4 拉力曲线谷值的分析：
⑴ 拉力曲线谷值平均值的定义：所有谷值力的总和除以所有谷值的个数即为谷值的平均值。
⑵ 对于任何完整的力值曲线，单个谷值如果偏离其平均谷值的20 %，则应舍去，尔后再重新计算谷值的平均值再进行比较进行取舍。
⑶ 相对峰值而言，谷值是测试试片材料被撕裂后其所需张力缓和时产生的现象，其图形形式是曲线从一个不明显的斜面递增到一个明显的斜面。
10.2.5 拉力曲线平均值的分析：取其峰值和谷值的平均值进行算术平均，即为整个数据的平均值。
10.2.6 拉力曲线整体分析：测量交替区域的整个范围的曲线值称为整体分析。
10.2.7 拉力曲线手动分析：用来计算中间值的平均值。对于多峰变化明显的曲线，用一条水平线定位其中值，最小值和第一个峰值，沿这条线向前移动，可数出峰值的个数。对于平滑的撕裂曲线，在曲线中直接找出其中值。
