撕裂强度测试(二)

时间:2022-10-11 作者: 点击:7254次

7. 试样准备:

7.1 将测试样品放入温度为(23±2)℃,相对湿度为(50±2)%的标准环境里调控至少16小时。

7.2 取出调控好的测试样品,用锋利介刀顺着测试鞋底纵向上切取5块足够大的测试试样,如果测试试样上下表面具有齿纹,则用锋利介刀将之割平,尔后用研磨机将测试试样上下表面磨平且磨至测试试片类型所需要的厚度(2.3±1.0) mm,之后将测试试样放入温度为(23±2)℃,相对湿度为(50±2)% 的标准环境里调控24小时,如果测试试样不受湿度影响,则调控时间可缩短至3小时。

7.3 将调控好的5个测试试样放在裁断机的底台上,根据所选用的测试试片的类型 (“A”、“B”、“C”、“T”或“CP”型),选用其专用裁刀顺着测试试样的长向裁取5个测试试片。注意,如果测试试片类型选用“T”或“CP”型时,则测试试片准备准备3个鞋底纵向测试试片外,还需要在鞋底横向上再取5个鞋底横向测试试片。

7.4 各种测试试片类型的有关说明:

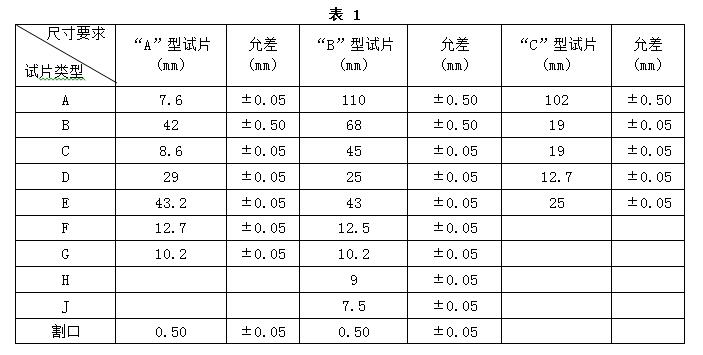

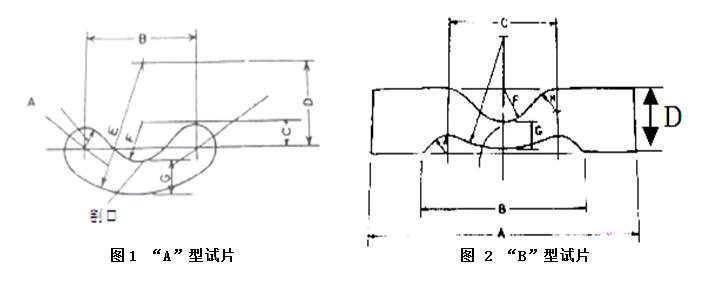

7.4.1 “A”型试片: 形如新月,主针对不够取其它测试试片的小鞋底材料,见图1所示,各尺寸要求见表 1所示。





7.4.2 “B”型试片: 与“A”型试片大致相似,但突出两端,见图2所示,各尺寸要求见表 1所示。

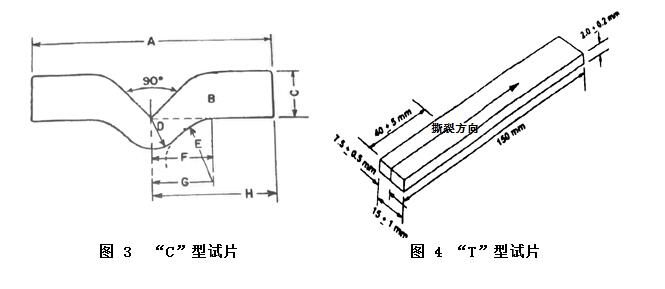

7.4.3 “C”型试片: 为无割口的直角型试片,正中间有一个90?角,两端突出,见图 3所示,各尺寸要求见表1所示。



7.4.4 “T”型试片: 为裤型试片,中间有一个(40±5) mm的割口,其形状

和尺寸见图4所示。

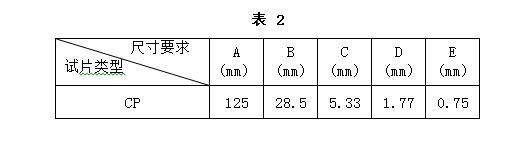

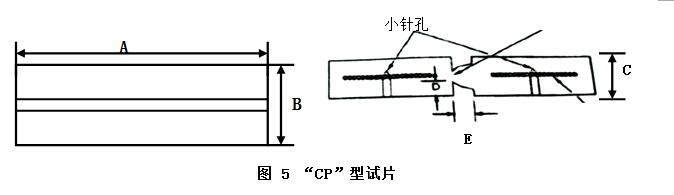

7.4.5 “CP”型试片: 在“T”型试片基础上进行改良后的试片,其长度(60±5)

mm的切口沿着凹槽,见图5所示,前为局部图形,后为完整图形,其具体尺寸要



求见表 2所示。




上一篇 下一篇

相关新闻

news

碳纤维复合材料管道修复介绍
碳纤维复合材料管道修复介绍

碳纤维复合材料对压力管道进行修复补强的技术,是利用碳纤维布在纤维方向上具有高强度的特性,用环氧树脂充..

 北京聚能伟业科技有限公司管道事业部
北京聚能伟业科技有限公司管道事业部

北京聚能伟业科技有限公司致力于高性能碳纤维、芳纶纤维复合材料的开发生产和应用,公司生产的管道补强修复..

 凯夫拉带/碳纤维带管道堵漏补强复合工艺操作说明
凯夫拉带/碳纤维带管道堵漏补强复合工艺操作说明

纤维复合材料管道修复加固技术,施工简单快捷。短时间内修复补强,达到原有管道的设计要求,操作灵活,满足..

 撕裂强度测试(四)
撕裂强度测试(四)

撕裂强度测试(四)9. 测试报告:9.1 记录参考标准。9.2 详细描述测试样品。9.3 详细测试试片的类型和厚度..

 撕裂强度测试(三)
撕裂强度测试(三)

8. 测试程序: 8.1 打开拉力试验机电源,选定测试程序和输入测试编号,根据测试试片的类型,设定拉力试验机..

撕裂强度测试(二)
撕裂强度测试(二)

7. 试样准备:7.1 将测试样品放入温度为(23±2)℃,相对湿度为(50±2)%的标准环境里调控至少16小时。7.2 取..

 撕裂强度测试(一)
撕裂强度测试(一)

1. 测试目的:测定加硫橡胶或弹性热塑性塑料鞋底的撕裂强度。2. 适用范围:适用于所有加硫橡胶和弹性热塑性..

 碳纤维复合材料管道维修补强
碳纤维复合材料管道维修补强

管道在服役过程中,不可避免地会由于腐蚀、疲劳和机械损伤等方式造成管道缺陷,降低管道最大安全操作压力..

 S高强玻璃纤维补强剖面
S高强玻璃纤维补强剖面

高强S玻璃纤维复合材料维修补强,将S玻璃纤维布粘贴在构件表面,使纤维复合材料层和原有构件形成一个整体,..

 “洪荒之力”拉扯碳纤维会怎么样?
“洪荒之力”拉扯碳纤维会怎么样?

“洪荒之力”是地球形成之初的各种力量混合体,确实强大。“洪荒之”力用什么材料能承受如此强大之力,推荐..

 碳纤维生产中环氧树脂重要性
碳纤维生产中环氧树脂重要性

“碳纤维布”: 黑色,纤维布状,柔软。是目前公认的高强轻质材料,广泛应用于汽车、飞机自行车、高尔夫球..

 管道伸缩接头10年来产业速度始终保持在10%以上
管道伸缩接头10年来产业速度始终保持在10%以上

我国管道伸缩接头产品每年都有大量成交额,所以伸缩接头产业近年来也发展迅速。与国内其它品种伸缩接头市场..
